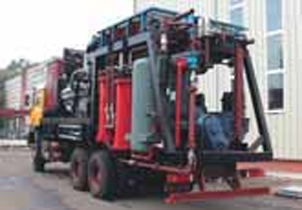

Газобустерные установки нагнетания газов серии УНГ
Назначение:
Установка предназначена для выполнения различных внутрискважинных и внутритрубных операций с использованием газа, безопасного по условиям воспламенения углеводородной среды, в том числе для таких как:
• освоение скважин после бурения и капитального ремонта;
• опрессовка инертным газом трубопроводов, в том числеи магистральных;
• проведения геофизических исследований или испытания герметичности обсадных колонн;
• понижение уровня жидкости в скважинах для вызова и интенсификации притока флюида;
• очистка скважины от песка и незакрепленного пропанта после гидроразрыва (ГРП);
• вскрытие продуктивных пластов и цементирование обсадных колонн с использованием газожидкостных смесей, в том числе пен;
• азрирование или газирование промывочных жидкостей при бурении и ремонте скважин;
• закачка и перекачка промысловых жидкостей и пзожидкостных смесей
Преимущества установок нагнетания газов серии УНГ
• низкое энергопотребление;
• многофункциональность: все установки УНГ обладаютвозможностью нагнетать газ, газированную жидкость или пену в зависимости от технологического процесса;
• универсальность по рабочей среде: установки нагнетания таза серии УНГ могут работать как от собственного источника инертного газа, так и от внешнего источника.
• широкий предел регулирования производительности установки в различных режимах работы;
• установка снабжена системой защиты от перегрузок;
• компактность;
• высокая проходимость (все установки могут быть смонтированы на полноприводных шасси «Урал» или «КАМАЗ» с различной колесной формулой (6х6 или 8х8);
• надежная работа в различных климатических условиях от Крайнего севера России до степей Казахстана;
• безопасность проведения операци!

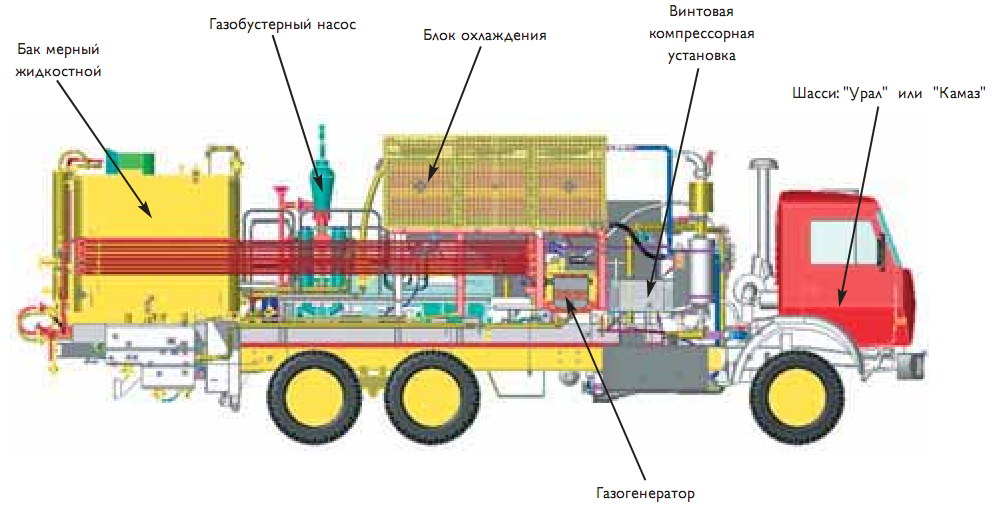

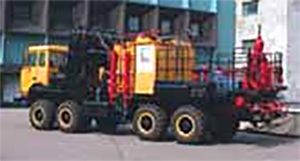

Газобустерные установки нагнетания газов серии УНГ
Конструкция:
В состав установки серии УНГ входят два каскада сжатия:
• в первый каскад сжатия входит винтовая компрессорная установка с приводом от палубного двигателя, обеспечивающая сжатие атмосферного воздуха до давления 1,2-1,5 МПа;
• во второй каскад входит газобустерный насос, обеспечивающий дожатие газа безопасного состава после газогенератора или газа полученного из внешнего источника.
Между каскадами сжатия предусмотрена система генерации газа безопасного состава, в которой осуществляется смешение дизельного топлива со сжатым воздухом и дальнейшее сгорание полученной смеси. Продуктом сгорания данной смеси является инертный газ безопасного состава.
| Технические характеристики установок серии УНГ | |
| Подаваемая смесь | инертная газовая или газожидкостная смесь |
| Содержание кислорода в подаваемой смеси (регулируется) | от 5% до 10% |
| Производительность установки (приведенная к нормальным условиям) по инертному газу сгенерированному самой установкой | 5 - 10 нм/мин |
| Производительность бустерного режима (по условиям высасывания) при наличии внешнего источника инертного газа | до 0,9м/мин |
| Производительность насосного режима при нагнетании жидкости | 12 дм/с |
| Максимальное давление нагнетания инертной смеси | 250 атм. (изб.) |
| Суммарная потребляемая мощность установки в режиме двухкаскадного сжатия (при отсутствии внешнего источника) | 300 кВт |
| Потребляемая мощность установки только в бустерном режиме (при наличии внешнего источника) | 108кВт |
| Тип компрессора первого каскада | винтовой |
| Тип компрессора второго каскада | поршневой |
| Способо получения смеси | газогенератор |
Назначение:
Установка предназначена для выполнения различных внутрискважинных и внутритрубных операций, с использованием сжатого азота или газов, безопасных по условиям воспламенения углеводородной среды с содержанием кислорода 2-10%, в том числе таких, как:
• испытание участков магистрального газопровода газом из действующей нитки и трубопроводов различного назначения воздухом, азотом или газом;
• освоение скважин после бурения и капитального ремонта;
• опрессовка инертным газом трубопроводов, в том числе и магистральных;
• проведение геофизических исследований или испытания герметичности обсадных колонн;
• очистка скважины от песка и незакрепленного пропанта после гидровзрыва (ГРП);
• аэрирование или газирование промывочных жидкостей при бурении и ремонте скважин;
• удаление влаги из обводнившихся газовых скважин.
Преимущества:
• наличие надежной системы подготовки сжатого воздуха перед мембранным аппаратом, включающей адсорбционный осушитель и систему фильтров тонкой очистки от масла, благодаря чему полностью исключается разрыв дорогостоящих мембран при отрицательных окружающих температрах;
• все азотно-мембранные установки предусматривают возможность регулирования производительности путем изменения числа оборотов приводных механизмов.

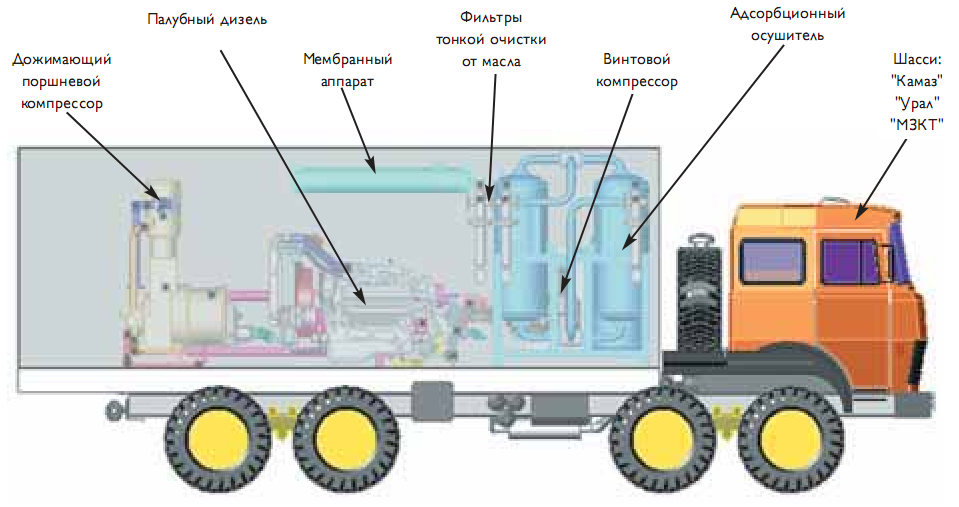

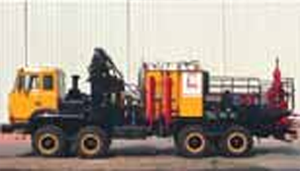

Азотно-мембранные установки нагнетания газа серии УНГА
Конструкция:
В состав установки серии УНГА, обеспечивающей только подачу азота, входят два каскада сжатия, газоразделительный блок (мембранный аппарат) и система подготовки сжатого воздужа. В первом каскаде сжатия применяется винтовой компрессор. Во втором каскаде — поршневой дожимающий компрессор.

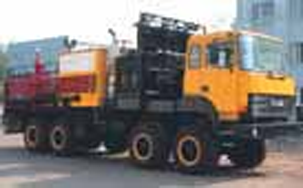

Азотно-мембранная установка нагнетания гззов серии УНГА
| Технические характеристики установок УНГА | |||
| 10/250 | 15/250 | 20/250 | |
Подаваемый инертный газ | азот | ||
Чистота инертного газа | 2% - 10% | ||
Производительность установки по инертному газу (при чистоте N2 98%) | 10 нм/мин | 15нм/мин | 20 нм/мин |
Тип компрессора первого каскада | винтовой | ||
Максимальное давление нагнетания первого каскада | 1,3 МПа | ||
Тип компрессора второго каскада | поршневой | ||
Максимальное давление нагнетания второго каскада | 20,0 - 25,0 МПа | ||
| Суммарная потребляемая мощность установки (в 100% режиме работы) | 360 кВт | 550 кВт | 700 кВт |
| Возможность регулирования производительности установки | есть | ||
На базе азотно-мембранных установок возможно изготовление азотно-бустерных комплексов, предусматривающих подачу как азота, так и инертных газов от внешнего источника, газожидкостной смеси или пены, обеспечивающих выполнение любых внутрискважинных и внутритрубных операций.

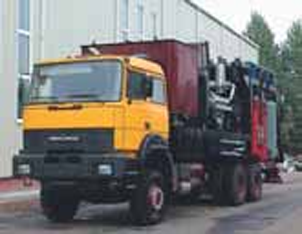

Газоперекачивающие устантовки нагнетания газов серии УНГ
Назначение:
• перекачивание газов в параллельную нитку газопровода при проведении операций по испытаниям трубопроводов или их ремонту.
Особенностью данной установки является возможность работы только от внешнего источника инертного газа, которым является вторая нитка газопровода.
| Технические характеристики газоперекачивающих установок серии УНГ | |
| Подаваемая смесь | инертная газовая или газо-жидкостная смесь |
| Источник инертной смеси | внешний |
| Производительность бустерного режима (по условиям всасывания) | до 1,3 м3/мин до 100 нм3/мин |
| Допустимое давление всасывания | до 10,0 МПа |
| Максимальное давление нагнетания инертной смеси | до 25,0 МПа |
| Суммарная потребляемая мощность установки (при 100% режиме работы) | 220 кВТ |
| Возможность регулирования производительности установки | есть |
| Тип применяемого насоса | поршневой |

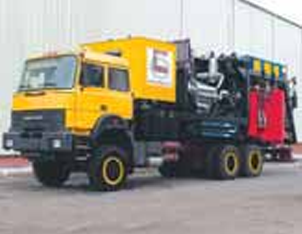

Установки нагнетания газов серии УНГ для сжатия воздуха
Назначение:
• проведение технологических операций по опрессовке трубопроводов, при которых требуется сжатый воздух давлением 1,0-25,0 МПа.
В качестве элементов сжатия применяются винтовые или поршневые компрессорные установки завода «Борец». В качестве привода компрессорных установок могут применяться либо палубные дизели отечественного производства или фирмы
Caterpillar, либо привод шасси.
| Технические характеристики установок нагнетания газов серии УНГ для сжатия воздуха | |
| Подаваемая смесь | воздух |
| Производительность установки | 5 - 30 нм3/мин |
| Максимальное давление нагнетания воздуха | 1,0 - 25,0 МПа |
| Суммарная потребляемая мощность установки (в зависимости от режима) | до 200кВт |
| Тип компрессора | винтовой или поршневой |
| Базовые модели УНГ для сжатия воздуха | |||
| УНГ - 8/15 | |||
| Подаваемая смесь | воздух | ||
| Производительность установки, нм3/мин | 25 | 8 -11 | до 10 |
| Максимальное давление нагнетания воздуха, МПа | 1,7 - 2,5 | до 10,1 | до 25,0 |
| Суммарная потребляемая мощность установки, кВт | до 250 | ||
| тип компрессора | винтовой | поршневой | винтовой + поршневой |
